U-Rinnen
U-Rinnen
U-Rinnen
U-Rinnen
U-Rinnen
U-Rinnen
U-Rinnen

U-Rinnen

Die U-Rinne ist die ideale Lösung zum Auffangen und Ableiten von Oberflächenwasser, beispielsweise auf Parkplätzen und Betonbodenplatten. Auch Flüssigkeiten aus Silos, Dungstätten oder Stallungen können effizient abgeleitet werden.

Die U-Rinne kann mit einer Betonabdeckplatte kombiniert werden, die perforiert, geschlitzt oder geschlossen sowie in verschiedenen Stärken und Belastungsklassen erhältlich ist. Für die Breiten 40 und 50 cm ist außerdem ein verstärktes verzinktes Metallgitter erhältlich, das für Schwerlastverkehr geeignet ist.

  • Einfach zu verlegen
  • Hohe Betonqualität
  • Effizientes Auffangen und Ableiten von Oberflächenwasser
  • Betonabdeckplatten: perforiert, geschlitzt oder geschlossen
  • Auch mit verstärkten verzinkten Metallgittern erhältlich
Überblick Kontakt

U-RINNEN

ARTIKELH (cm)Hn (cm)L (cm)B (cm)Bn (cm)HEBEVERBINDUNGGEWICHT (kg)
10340302330042,5282x1,4T (KPA)Flach-Rille451
10350403130050342x1,4T (KPA)Flach-Rille711
10390706030090724x1,4T (KPA)Flach-Rille1489
10320/707060300120964x2,5T (KKA)Flach-Rille1960
10320/1301301203001201004x2,5T (KKA)Flach-Rille2896

ENTWASSERUNGSRINNEN

  • Pufferkapazität pro laufendem Meter:
    10320/70-D: 0,550 m³
    10320/130-D: 1,104 m³

  • Versickerungsfläche pro laufendem Meter:
    10320/70-D: 0,721 m²
    10320/130-D: 1,441 m²

ARTIKELH (cm)Hn (cm)L (cm)B (cm)Bn (cm)HEBE (KKA)VERBINDUNGGEWICHT (kg)
10320/70-D7060300120964X2,5TFlach - Rille1530
10320/130-D1301203001201004X2,5TFlach - Rille2150

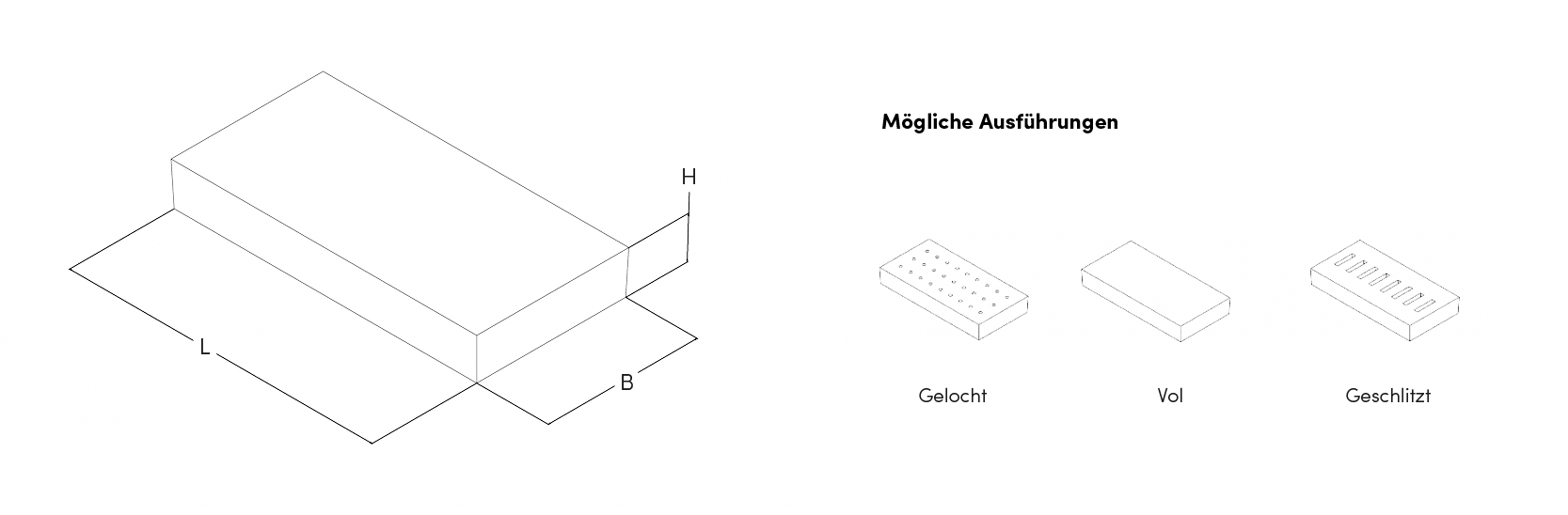

ABDECKPLATTEN

ARTIKELH (cm)L (cm)B (cm)ASLASTAUSFÜHRUNGGEWICHT (kg)
111409100405 T**Gelocht80
119409100405 T**Geschlizt80
11161141004015 T***Vol140
11141141004015 T***Gelocht130
11941141004015 T***Geschlizt130
111509100505 T**Gelocht85
119509100505 T**Geschlizt90
11162141005015 T***Vol175
11151141005015 T***Gelocht160
11951141005015 T***Geschlizt136
11700141009015 T***Vol308
11900141009015 T***Geschlizt270
11090141009015 T***Gelocht270
113201410012015 T***Vol400
  • Galvanische Gitterroste nur in Schlitzausführung lieferbar
    ** Radzapfen 30 x 40 cm mit Spurweite 180 cm
    *** Radzinken 40 x 40 cm mit Spurbreite 200 cm

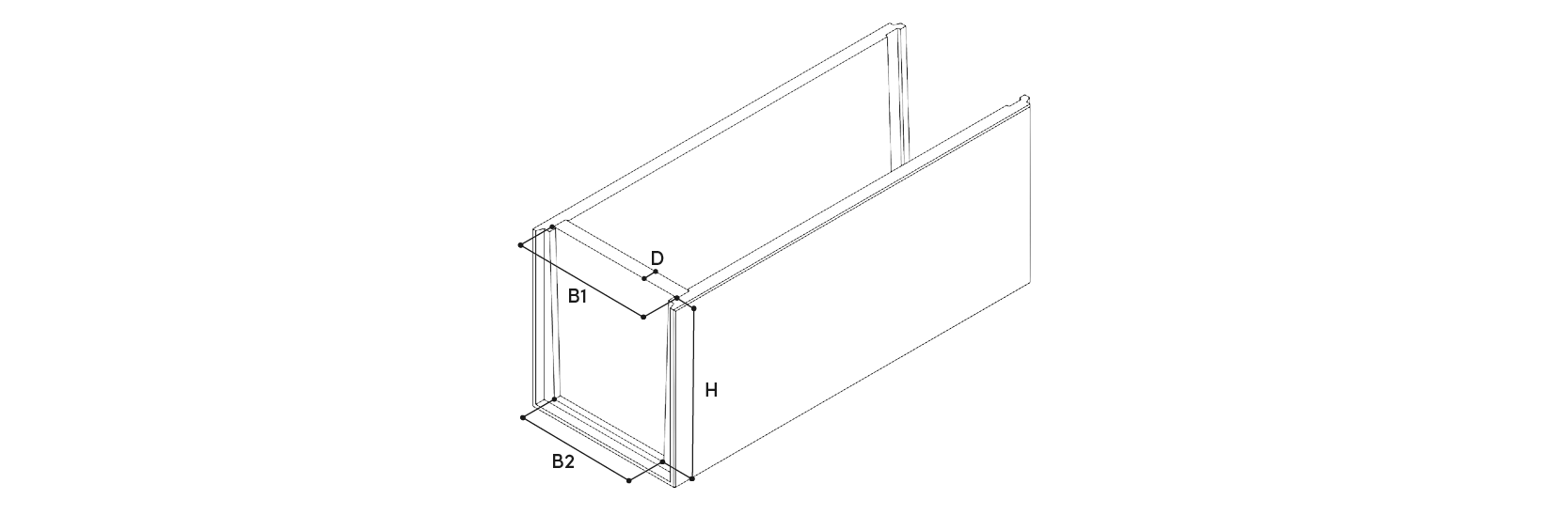

ENDSTÜCK

ARTIKELH (cm)B1/B2 (cm)D (cm)GEWICHT (kg)
10390-E6172/68993
10320/70-E6198/949127
10320/130-E121103/9510288

Unsere U-Rinnen werden gemäß den nachstehend aufgeführten Spezifikationen/Eigenschaften hergestellt:

ARTIKELBETONQUALITÄTBETONDECKUNG
10340C55/6735 mm
10350C55/6735mm
10390C55/6735 mm
10320/70C55/6735 mm
10320/130C55/6735 mm

Unsere Betonabdeckplatten werden gemäß den nachstehend aufgeführten Spezifikationen/Eigenschaften hergestellt:

BETONQUALITÄTBETONDECKUNGOBERFLÄCHENBEARBEITUNG
C45/5525 mmAbgerieben mit grober Sandkörnung
